Как установить инфракрасный теплый пол самостоятельно?

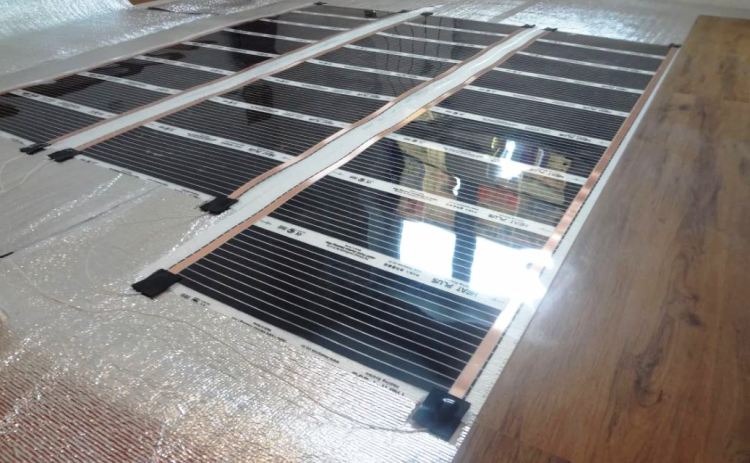

Инфракрасный теплый пол – это современная система, генерирующая тепло благодаря инфракрасному излучению.

В этой статье Handmadeidea.com.ua пошагово расскажет, как установить плёночный теплый пол самостоятельно.

Существует 2 разновидности инфракрасных полов:

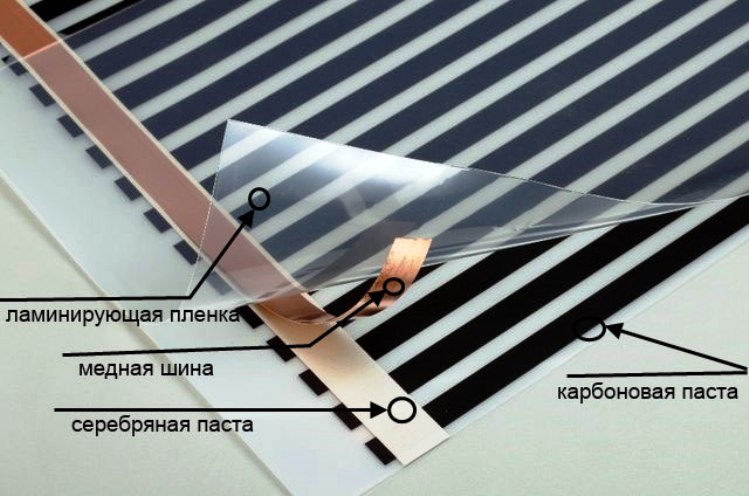

  1. Пленочный – полоски рулонной плёнки с карбоновой пастой внутри;
  2. Стержневой – термический мат с карбоновыми стержнями.

Тёплый пол плёночного типа пользуется большей популярностью, нежели стержневой, благодаря более простому процессу установки. К его преимуществам можно добавить:

  • Система подогревает не воздух, а объекты в помещении;
  • Инфракрасное излучение не опасно для живых существ и растений;
  • Установку может осуществить начинающий в строительной деятельности самостоятельно;
  • Монтаж можно производить на любую разновидность отделки: ламинат, линолеум, ковролин, паркет и т.п.

Подготовительные работы

Для самостоятельной установки инфракрасного обогрева пола следует осуществить подобные шаги:

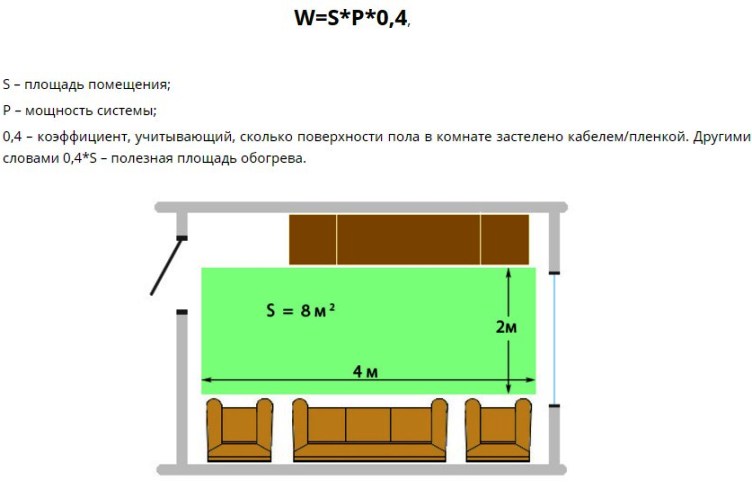

  • Выявить мощность;
  • Выбрать материалы;
  • Сформировать план укладки;
  • Собрать конструкцию.

Далее разберём шаги установки более подробно.

Подбор утеплителя

Неотъемлемой составляющей инфракрасного теплого пола считается утеплитель. Он нужен для предотвращения утраты тепла – это плиты перекрытия, либо спрессованная почва. Для теплых помещений вполне хватит утеплителя малой толщины, но для пола на 1-ом этаже потребуется применение большего пласта термоизоляции.

В виде утеплителя для инфракрасного пола применяют:

  • Пенопласт;
  • Экструзионный пенополистирол (ЭПС);
  • Подложка из вспененного полиэтилена.
Читайте также:   Энергоэффективный дом: как сэкономить на нагреве воды при помощи солнечных батарей

Прочие материалы применяются реже.

Пенополистирол правильнее использовать при монтаже пола, под которым есть грунт земли, либо над погребом. В таком случае его кладут толщиной 50-100 мм, а на него устанавливают отражательную алюминиевую фольгу. Если это квартира, и ниже находится жилое помещение, то достаточно вспененного полиэтилена.

Какой толщины применять подложку?

Чаще всего, хватает листка шириной 5 миллиметров. Четкое значение необходимо уточнять в документации изготовителя напольного покрытия. Например для ламината, рекомендована подложка шириной не больше 3 мм.

Нанесение меток

Изначально на пол нужно нанести метки. На чертеже намечают участок месторасположения инфракрасной пленки. Главное правило: под громоздкой мебелью и бытовой техникой, тёплый пол не монтируется.

Кроме того, благодаря нанесению меток, можно верно сосчитать нужное количество пленки и шнура, а также наметить подходящее местоположение измерителя температуры и терморегулятора.

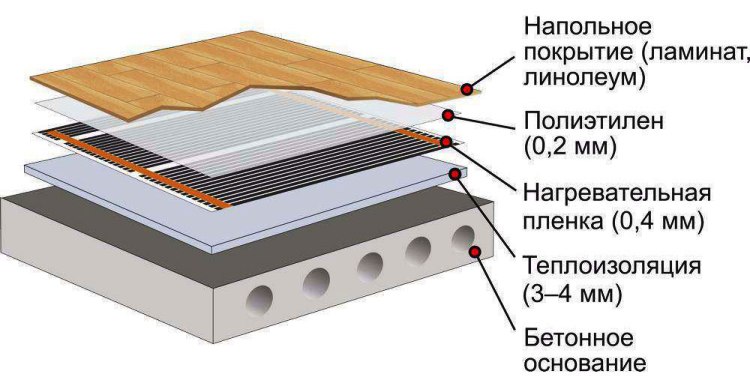

Укладочные работы

Данный процесс состоит из нескольких шагов:

  1. Очищение пола от загрязнений;
  2. Укладка теплоизолятора;
  3. Установка провода для измерителя тепла и питания системы;
  4. Монтаж инфракрасной пленки и её подключение;
  5. Укладка внешнего финального покрытия.

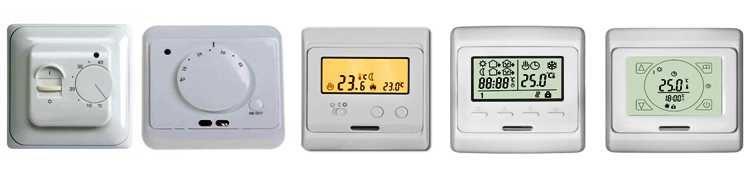

Установка терморегулятора

Перед установкой терморегулятора стоит разметить место его монтажа. Терморегулятор для теплого пола следует устанавливать на стене на расстоянии 1,2-1,5 метра от других источников тепла. На размеченном участке нужно высверлить отверстие под нужный размер терморегулятора. От углубления в стене сделайте стробу до пола для установки кабеля. В подготовленное пространство подводится провод от электрического щитка.

Монтаж теплоизолятора

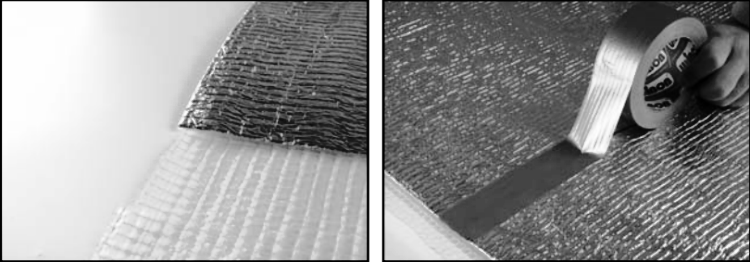

На предварительно очищенный пол расстилается рулонный теплоизолятор. Вспененный полиэтилен следует класть полосками отображающей стороной кверху. Полоски между собою приклеиваются алюминиевым скотчем.

Читайте также:   Монтаж фасадного декора

К полу теплоизолятор возможно прилепить двусторонним скотчем. Это совершается во избежание его перемещения в момент работы. После укладки вспененного полиэтилена начинают устанавливать инфракрасную пленку.

Укладка и подключение

По предварительно размеченным размерам режется пленка так, чтобы не нарушить проводящие ток полоски. Далее нарезанные полоски размещаются на теплоизолятор по предусмотренной схеме.

Термопленка фиксируется двухсторонним скотчем. Термодатчик устанавливается на расстоянии приблизительно 1 метр от стены, между 2-мя полосками нагревательной пленки. Его нужно крепко зафиксировать скотчем к теплоизолятору.

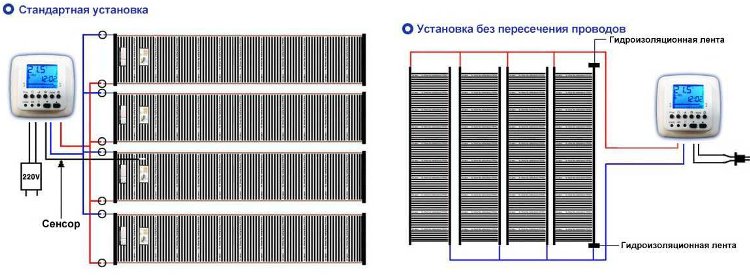

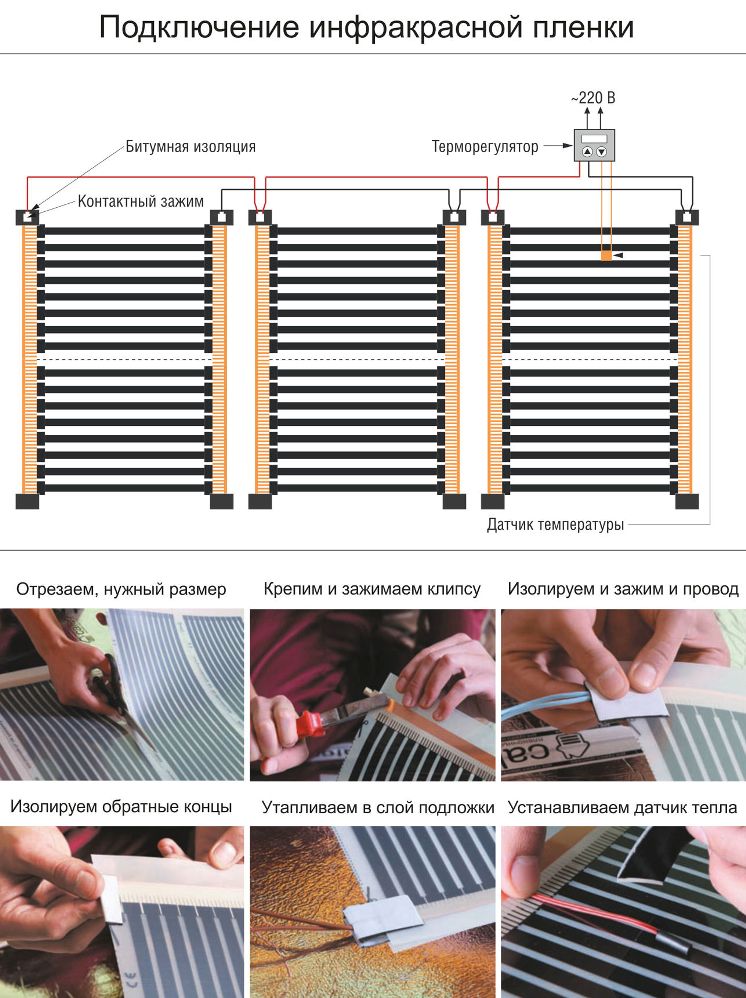

Затем, от терморегулятора проводится и подключается кабель к одной из сторон нагревательной ленты с помощью контактов, как показано на фото.

Таким же образом, нужно соединить все полосы меж собой кабелем. Участки токовыводящих концов изолируются самоклеящимися не проводящими ток накладками.

Финальное покрытие

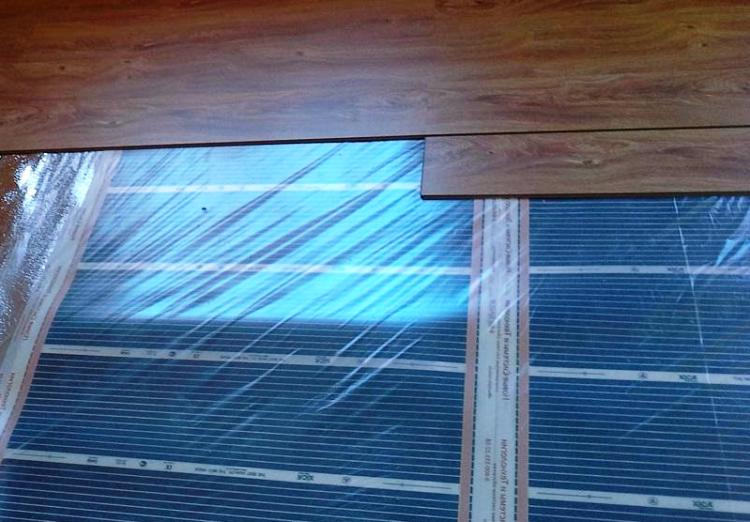

Перед завершением установки тёплого пола и покрытием его финальным декоративным материалом, обязательно нужно сделать кратковременный пробный запуск. Если всё работает как положено, то можно приступать к укладке финального покрытия. Вне зависимости от того, какой материал будет применяться, обязательно стоит защитить инфракрасную пленку. Для этого чаще всего используется прокладка из полиэтиленовой пленки.

Если в качестве декоративного покрытия используется ламинат, то его можно устанавливать без защитной пленки. В случае применения линолеума или ковролина, то необходимо дополнительно установить твёрдый настил, например из ДСП плит. Это делается для предотвращения изгибов и продавливания инфракрасной пленки при нагрузках на пол.
